쌍용자동차 코란도C
프로젝트 요약
- 프로젝트 : C210 Car Infotainment System(코란도C(C200) 후속모델)
- 개발기간 : 2012년 6월 - 2013년 6월 양산
SPECIFICATION
- 4” Full Dot Mono LCD
- Output: 25 Watts X 4 CH = 100 watts (Max)
- FM/AM radio, RDS
- Radio Station Auto Search & Store
- Plays CDs, CD-Rs, and CD-RWs including MP3/WMA files
- ID3 Tag Capability
- Bass / Treble / Balance / Fade Control
- Built in Bluetooth module (optional)
- I-pod ready
- Steering Wheel Remote Controller ready
- Clock
역할
Car Infotainment 제품디자인 및 UX 개발 디자인 총괄 TM(Technical Manager)
1) 고객 요구사양 분석
2) 디자인 방향성 정의 및 제품 컨셉디자인 제안
3) Technical Proposal 디자인관련 자료 작성 및 리뷰
4) Product & UX Design 설계/개발
5) 고객 대응/ Event별 디자인 이슈 검토 및 프로젝트 일정 관리
6) 개발 관련 디자인 산출물 및 사양 관리
업무 내용
1) RFI/RFQ 업무 : Technical Proposal 및 디자인 개발비 산출, 기구 MC/TC 산출 업무 지원.
2) 사양/ 설계 검토 및 Product Concept Design
3) Design Proposal & Approval
- Product & Display Layout Design / Key Matrix & HMI Scenario / Bitmap Font 개발
4) Event별 디자인 이슈 검토 및 프로젝트 일정 관리
5) 디자인 개발 산출물에 대한 전산 등록 관리 (PDM(Product Data Management))
- Design Specification( Color/Material/Finishing) & Laser Marking, Film Data
- Display Layout Position Guidance & Image Source / Bitmap Font Set
- Key Matrix & HMI Scenario
적용 차량
쌍용자동차 2014 코란도C
2014 KORANDO C - C210 Project / Radio Infotainment System

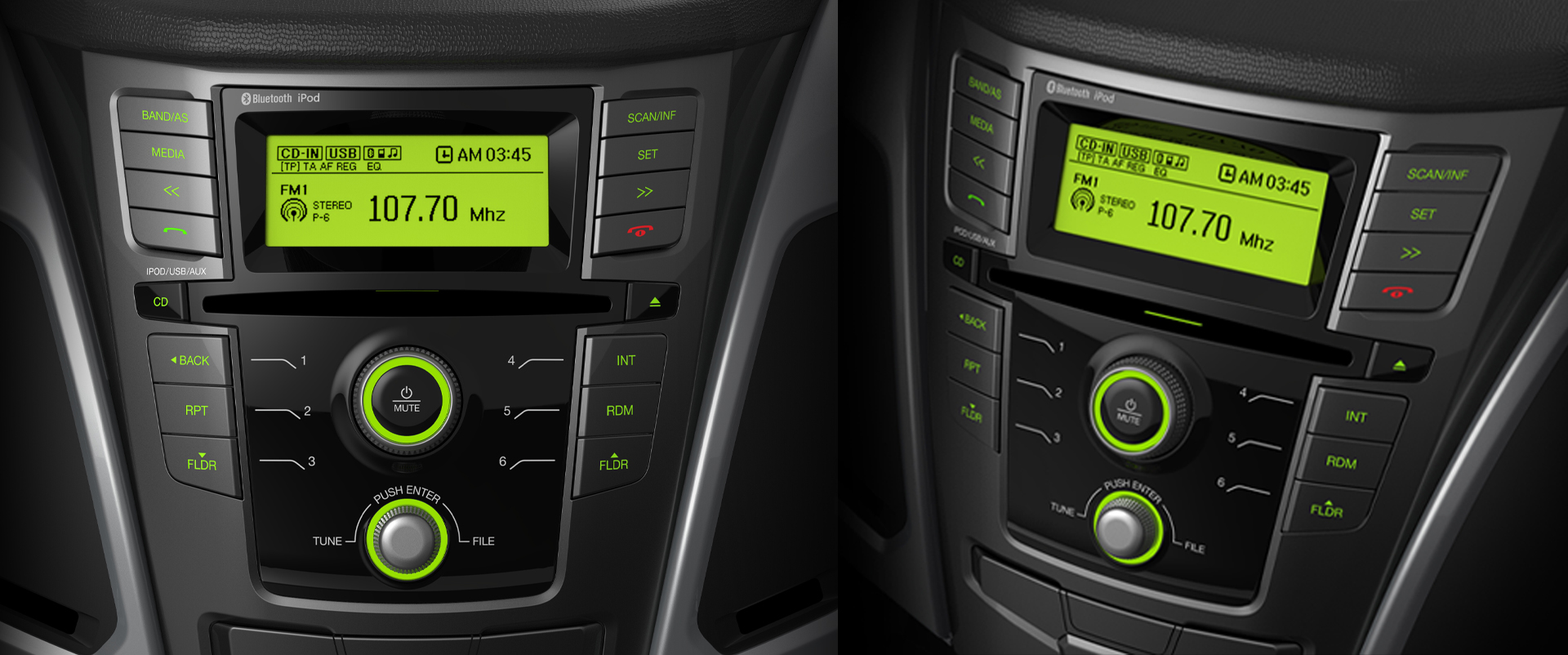

디자인렌더링 이미지
고객요구 사항 검토 및 LCD 사양 정의
- 4" Full dot matrix LCD
- Display Resolution : A/A 262 X 100 Dot, V/A 268 X 106 Dot(Dummy)
- Dot Size : 0.33mm x 0.35mm / Pitch : 0.01mm
- Display Type : FSTN Transflective / Display Mode : Positive
- Viewing Angle : 6H
- Illumination Color : Amber
Feature별 요구사양 분석 및 정보체계 정립 - 기본 디스플레이 레이아웃 디자인
- IA(Information Architecture) 검토 및 정의
- 모드별 구성 요소 분석 및 Wireframe 디자인
- 3 Line 구성을 위한 폰트 레이아웃 검토 및 정의: 영문/서유럽 폰트. 움라우트(Umlaut) 적용 검토
윤고딕 폰트 개발 및 모드별 디스플레이/ 이미지 좌표 정의
- 윤고딕 폰트 Set 개발(8px, 16px, 30px) 및 하모니 평가
- 모드별 디스플레이 좌표 정의 가이드 문서 및 SW 개발 적용
※ Bitmap font is development based on Unicode
- C0 Controls and Basic Latin/ Range : 0000-007F
- C1 Controls and Basic Latin-1 Supplement/ Range : 0080-00FF
- Latin Extended-A/ Range : 0100-017F
- KSC 5657(한글완성형 2350자)
HMI 동작 사양 정의 및 시나리오
- 물리버튼(Physical Button Function)사양 및 behavior 정의
- Mode별 Workflow 및 Behavior 정의
- Interrupt Event 및 Error 사양 정의
기타 라디오 프로젝트
A150 Radio
Model Name : AGC-9631WA
Y290 Radio
Model Name : AGC-9145RY
C200 Radio
Model Name : AGC-9141RC
Q150 RHD/LHD Radio
Model Name : AGC-9143RD
쌍용자동자 AVN
프로젝트 요약
2008년 타타상용 자동차에 적용한 AVN을 베이스로 2009년 쌍용자동차 W185 플랫폼 파생하여
진행한 Domestic DIO 프로젝트.
타타 AVN의 UX디자인은 U2 interactive에서 진행하였고, W185는 U2 interactive의 시나리오를
파생, GUI 신규디자인 및 HMI 내재화하여 AM2 모델까지 파생하여 쌍용자동차에 개발, 공급.
- 프로젝트 : W185 / W190 AVN
- 모델명 : AVN-9272WF / AVN-9272WD / AVN-9272WW
FEATURE
- 2Din In-Dash Type & Tilt Mechanism
- AM/FM Digital Radio
- CD/MP3 Deck Mechanism
- Built-In T-DMB & DAB
- GPS Navigation System
- SD, SDHC Card Slot (2ea)
- USB HOST V2.0 (USB cable Option)
- Support Rear View Camera
- Steering Wheel Remote Control
역할
Car Infotainment 제품디자인 및 UX 개발 디자인 총괄 TM(Technical Manager)
1) 고객 요구사양 분석
2) 디자인 방향성 정의 및 제품 컨셉디자인 제안
3) Product & UX Design 설계/개발
4) 고객 대응/ Event별 디자인 이슈 검토 및 프로젝트 일정 관리
5) 개발 관련 디자인 산출물 및 사양 관리
업무 내용
1) 사양/ 설계 검토 및 Product Concept Design
2) Design Proposal & Approval
- Product & GUI / HMI Scenario / Gift Box 디자인 개발
3) Event별 디자인 이슈 검토 및 프로젝트 일정 관리
4) 디자인 개발 산출물 관리
적용 차량
쌍용자동차 체어맨 H
쌍용자동차 체어맨 H(2009~2013년식)
타타상용 자동차 AVN 제품디자인 및 GUI 이미지
타타상용자동차 월드트럭
W185 AVN 제품디자인 및 GUI 이미지
쌍용자동차 체어맨 H
